Автор Алена Ленько
В условиях современной промышленности надежное энергоснабжение становится критическим фактором конкурентоспособности. Подключение к магистральному газопроводу часто сопряжено с колоссальными финансовыми затратами и длительными бюрократическими процедурами, особенно для объектов, расположенных вдали от центральных сетей. Альтернативой выступает промышленная автономная газификация комплекс инженерных решений, позволяющих обеспечить предприятие газом независимо от внешних сетей.
Такие системы востребованы в металлургии, химической промышленности, сельском хозяйстве, стекольном производстве и других отраслях, где газ необходим как для технологических процессов, так и для отопления и выработки электроэнергии. Ключевое преимущество полная энергонезависимость и возможность использования газа в качестве основного или резервного топлива.
Системы промышленной автономной газификации, в отличие от бытовых решений, характеризуются высокими объемами потребления и требуют применения специального оборудования, автоматизированных систем управления и строгого соблюдения норм промышленной безопасности.

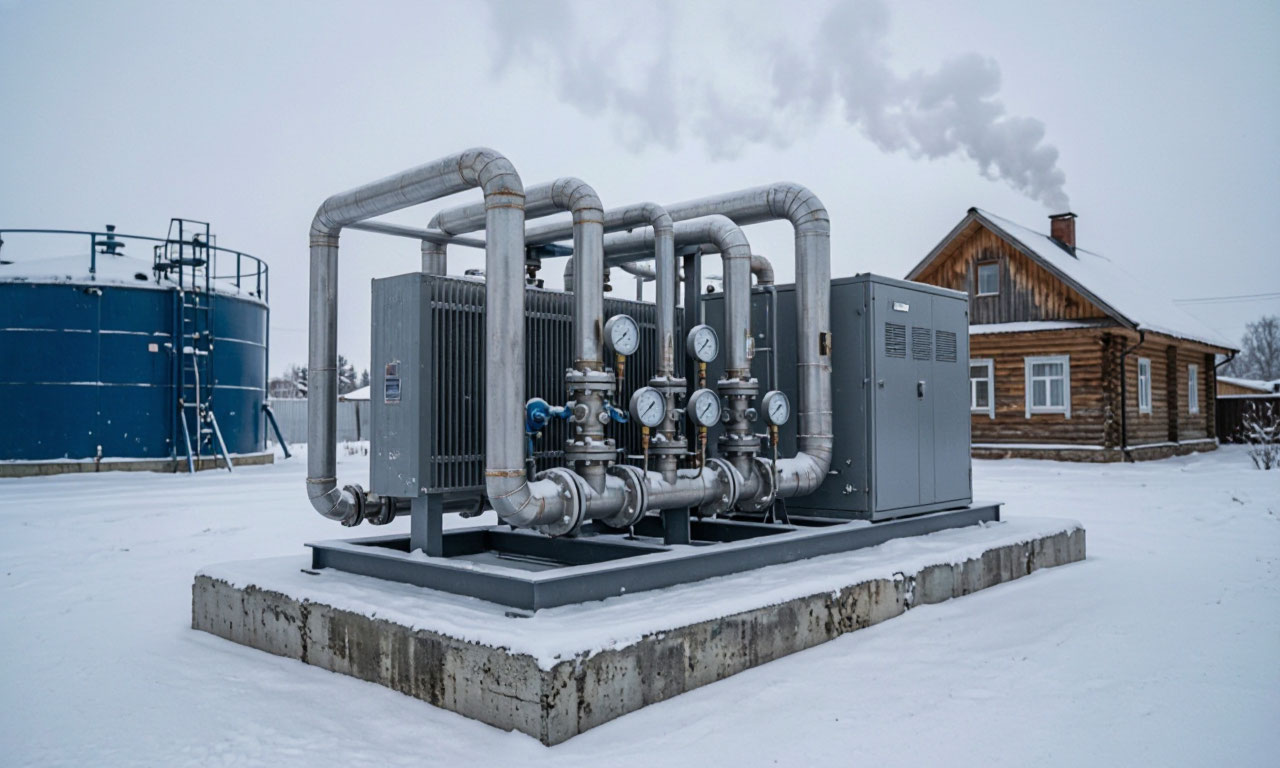

Газгольдеры и резервуарный парк для хранения СУГ

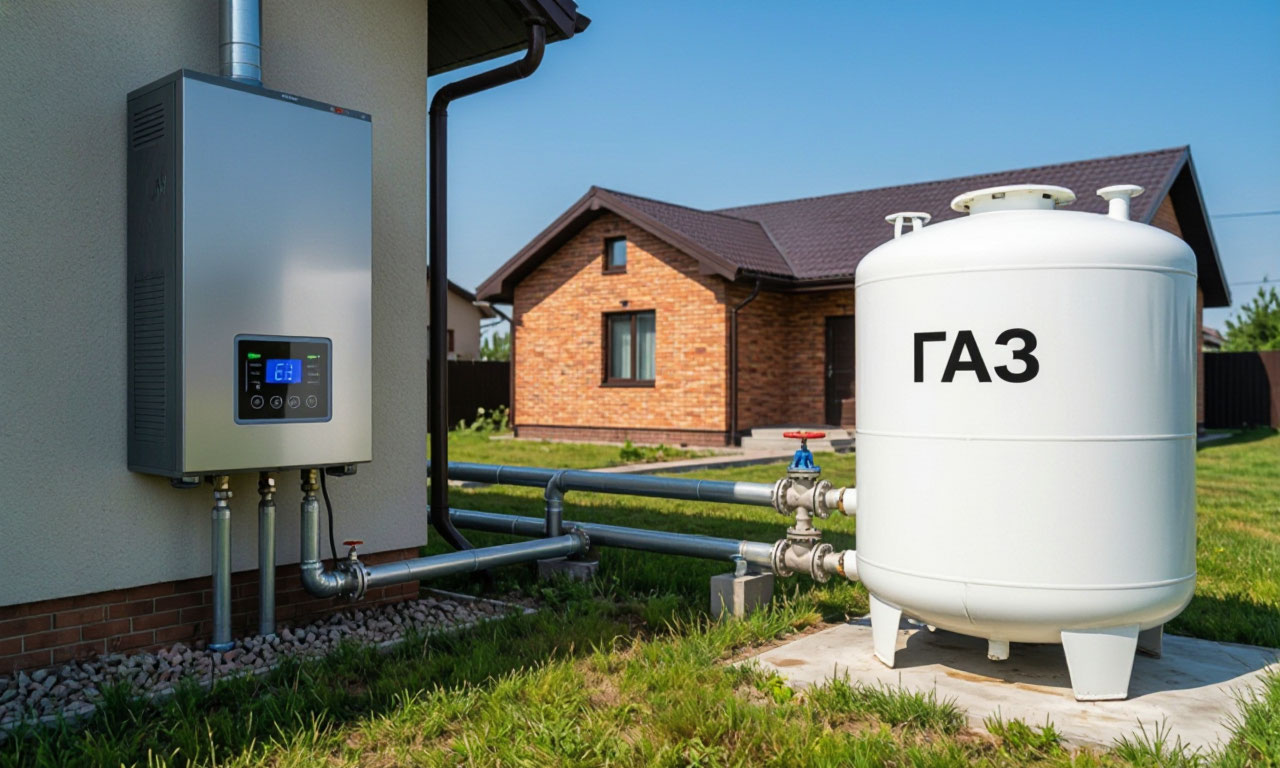

Газгольдер это стационарный резервуар для хранения сжиженных углеводородных газов (СУГ). В промышленных масштабах единичной емкости недостаточно организуется резервуарный парк из нескольких газгольдеров, соединенных общей обвязкой, что обеспечивает необходимый запас топлива и бесперебойность подачи. Объемы промышленных резервуаров варьируются от 2,5 до 200 м³ и более, они изготавливаются из низколегированной стали марки 09Г2С, устойчивой к низким температурам и высокому давлению.
Выбор между наземным и подземным размещением определяется множеством факторов. Подземное размещение резервуара приоритетный вариант для объектов с высокими требованиями безопасности и ограниченной территорией.
Газгольдер заглубляется ниже глубины промерзания грунта (в среднем 1,5 метра), что обеспечивает стабильный температурный режим и естественное испарение СУГ даже в холодное время года. Подземные емкости защищены от механических повреждений и перепадов температур. Наземные резервуары монтируются на бетонном фундаменте, требуют усиленной антикоррозионной обработки и принудительной системы испарения, но обеспечивают легкий доступ для обслуживания.
Заполнение газгольдера СУГ осуществляется не более чем на 85% от общего объема, оставляя пространство для паровой подушки, необходимой для поддержания давления и компенсации температурного расширения жидкости.
Испарительные установки СУГ! Принципы работы и типы
При высоком газопотреблении естественное испарение СУГ внутри газгольдера становится недостаточным. Бутан, входящий в состав смеси, кипит при температуре -0,5°С, а при низких температурах перестает переходить в газовую фазу, оседая на дне резервуара в виде жидкого остатка (эффект "забутанивания"). Решение проблемы применение испарительных установок СУГ, которые принудительно переводят жидкую фазу в паровую, обеспечивая стабильную подачу газа к потребителям в необходимом объеме.
Испарительные установки классифицируются по способу нагрева. В электрических испарителях используются ТЭНы мощностью от 50 до 5000 кг/ч. Они компактны и быстро выходят на рабочий режим, но требуют значительных мощностей электроснабжения. Жидкостные (водяные) испарители работают от внешнего источника теплоносителя (вода, пар), что делает их экономичными при наличии на предприятии собственной котельной. Их производительность достигает 9000 кг/ч. Для удаленных объектов, лишенных внешних энергоносителей, применяются автономные испарители прямого действия, использующие тепловую энергию от сжигания самого СУГ.
Такие установки энергонезависимы и способны выдавать до 20000 кг/ч паровой фазы.
Выбор испарителя определяется суммарной мощностью газопотребляющего оборудования, температурными условиями эксплуатации и наличием свободных энергоресурсов. В системах с резервированием устанавливаются две независимые линии испарения и редуцирования, что гарантирует бесперебойную подачу газа даже в аварийных ситуациях.

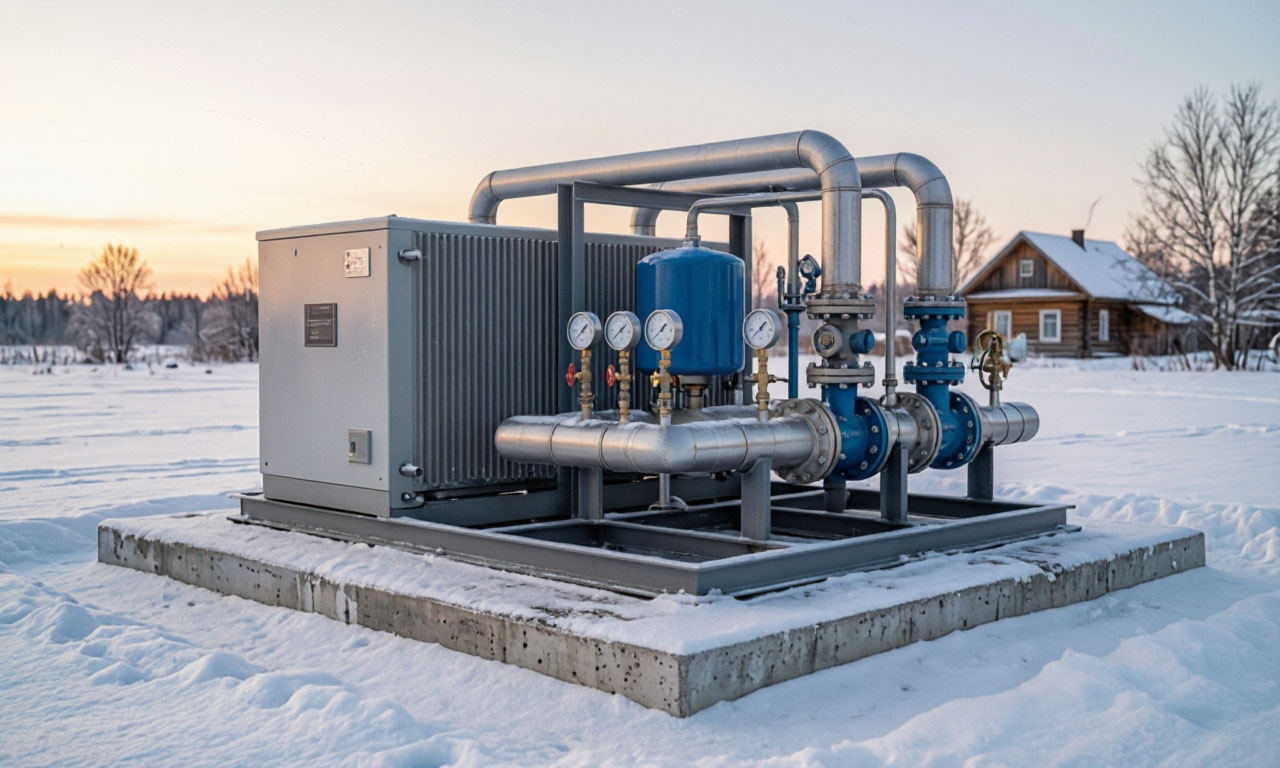

Обвязка резервуаров и редуцирование давления
Обвязка резервуаров это система трубопроводов и арматуры, соединяющая несколько газгольдеров в единый резервуарный парк и обеспечивающая подачу СУГ к испарителям и конечным потребителям. Обвязка включает жидкую и паровую фазы, узлы слива-налива, предохранительные устройства и системы контроля уровня.
Критически важный этап в обвязке редуцирование давления. СУГ хранится в резервуарах под высоким давлением (до 1,6 МПа), которое необходимо снизить до рабочего давления газопроводов и газового оборудования (обычно от 2 до 5 кПа для промышленных горелок). Для этого применяются регуляторы давления газа, которые поддерживают выходное давление на заданном уровне независимо от колебаний входного давления и расхода.
Многоступенчатое редуцирование позволяет избежать гидроударов и обеспечивает плавную работу оборудования.
В процессе редуцирования и транспортировки газа критически важным остается контроль температуры. При значительном падении давления газ охлаждается, что может привести к конденсации влаги и образованию гидратов, блокирующих трубопроводы. Поэтому в промышленных системах часто применяются подогреватели газа, устанавливаемые перед регуляторными пунктами.
Газопроводная арматура и запорно-регулирующая арматура для систем высокого давления
- Надежность автономной газификации напрямую зависит от качества и правильного подбора газопроводной арматуры для монтажа газопровода высокого давления. В системах с избыточным давлением применяется стальная арматура, способная выдерживать нагрузки и обеспечивать герметичность соединений. Основные элементы шаровые краны, задвижки, клапаны сброса давления, обратные клапаны и регулирующие клапаны.
- Запорно-регулирующая арматура выполняет функции отключения участков трубопровода для ремонта, регулирования расхода и давления, а также автоматического перекрытия подачи газа при аварийных ситуациях. В системах промышленной газификации используются как ручные, так и автоматизированные приводы, интегрированные в систему управления. Арматура высокого давления монтируется в местах ввода в здания, на ответвлениях к потребителям и на узлах редуцирования.
- Особое внимание уделяется антикоррозионной защите стальных газопроводов. Подземные участки покрываются усиленной битумно-полимерной изоляцией, а места резьбовых соединений должны быть доступны для осмотра и ремонта.
Цокольный ввод и внутренний газопровод
Цокольный ввод это переходной узел, соединяющий наружный подземный газопровод с внутренней системой газоснабжения здания. Он монтируется из стальных бесшовных труб с толщиной стенки не менее 3,5 мм и прокладывается с уклоном в сторону наружной сети для отвода конденсата. Ввод размещается на цокольной части здания, в нежилых помещениях (лестничные клетки, коридоры) и не должен пересекать оконные и дверные проемы.
В месте ввода газопровод заключается в защитный футляр из трубы большего диаметра, а зазор заполняется теплоизоляционным материалом. Это предотвращает деформацию трубы при осадке здания и защищает от механических повреждений. Для цокольных вводов в районах с низкими температурами предусматривается утепление. Конструктивное исполнение может быть I-образным (вертикальное соединение полиэтилен-сталь) или другим, в зависимости от типа грунта и глубины промерзания.
Внутренний газопровод разводит газ от цокольного ввода к потребителям внутри здания. Он прокладывается открыто, преимущественно из стальных труб. Внутренние газопроводы не должны пересекать вентиляционные каналы, проходить в местах скопления людей и в зонах воздействия высоких температур. После монтажа внутренние сети опрессовывают воздухом, проверяют на герметичность и окрашивают масляной краской.
Внутренний газопровод комплектуется отключающими устройствами перед каждым газовым прибором и предохранительными клапанами для сброса давления при его превышении.
Одоризация СУГ: безопасность превыше всего
Природный газ и СУГ не имеют выраженного запаха, что делает их незаметными при утечке. Одоризация это процесс придания газу характерного резкого запаха путем добавления специальных веществ одорантов (обычно этилмеркаптана). Эта операция обязательна для всех систем газоснабжения и позволяет своевременно обнаруживать утечки, предотвращая взрывы и отравления.
В промышленных системах автономной газификации одоризация может проводиться централизованно на этапе заправки газгольдера или локально с помощью капельных одоризационных установок, впрыскивающих одорант в газовый поток.
Содержание одоранта должно строго контролироваться: недостаточная одоризация снижает безопасность эксплуатации, а избыточная негативно влияет на экологию и может вызывать коррозию оборудования. В Российской Федерации нормы одоризации регламентируются промышленными стандартами и правилами безопасности.
Анодно-катодная защита подземных резервуаров
Подземное размещение резервуаров для СУГ создает риск электрохимической коррозии металла в результате воздействия грунтовых вод и блуждающих токов. Даже при качественной наружной изоляции в процессе монтажа и эксплуатации могут возникать микротрещины и дефекты, оголяющие металл. Для защиты подземных металлических конструкций применяется анодно-катодная защита (АКЗ) метод электрохимической защиты, при котором на резервуар накладывается отрицательный потенциал, превращающий его в катод.
Практически это реализуется с помощью протекторов "жертвенных" анодов из более активного металла (сплав магния), которые подключаются к защищаемому резервуару и растворяются в грунте вместо стали. Анодно-катодная защита не требует внешнего источника питания, проста в монтаже и надежна. Комплектация АКЗ подбирается в зависимости от объема резервуара: для емкостей до 2700 л достаточно одного анода, для объемов свыше 4800 л используется до четырех анодов.
Срок службы анодно-катодной защиты составляет около 6 лет и зависит от качества изоляции резервуара и агрессивности грунта.
Газовая фаза отбора и автоматизация
В промышленных системах автономной газификации принципиальным является газовая фаза отбора способ подачи газа к потребителю. Различают жидкую и паровую фазу отбора. При паровой фазе отбора газ забирается из верхней части резервуара, где скапливается естественно испарившаяся паровая подушка. Такой способ применяется при малых и средних расходах.
При больших расходах и использовании испарителей часто организуется отбор жидкой фазы из нижней части резервуара с последующим принудительным испарением и редуцированием.
Автоматизация процесса неотъемлемая часть промышленной газификации. Блок управления резервуарным парком контролирует уровень СУГ в каждом резервуаре, давление, температуру, следит за работой испарителей и управляет запорно-регулирующей арматурой. Системы телеметрии позволяют оперативно передавать данные о работе и остатке топлива на диспетчерский пункт, своевременно заказывать заправку и предотвращать аварийные ситуации.
Сравнительная характеристика основных элементов системы автономной газификации
| Элемент системы | Функция | Типичные параметры | Требования к монтажу | Срок службы |
|---|---|---|---|---|
| Газгольдер (подземный) | Хранение СУГ | Объем до 200 м³, сталь 09Г2С | Заглубление ниже промерзания, АКЗ | 30-40 лет |
| Электрический испаритель | Принудительное испарение СУГ | Мощность от 50 до 5000 кг/ч | Подвод электроэнергии, защита от перегрева | 10-15 лет |
| Регулятор давления | Редуцирование давления газа | Входное до 1,6 МПа, выходное 2-5 кПа | Установка в обвязке, подогрев газа | 8-12 лет |
| Запорный шаровой кран | Перекрытие потока газа | Ду 15-200, Ру до 4,0 МПа | Наружная резьба или фланец | 15-20 лет |
| Цокольный ввод | Соединение наружного и внутреннего газопровода | Труба стальная бесшовная, футляр | Уклон в сторону наружной сети, утепление | 30 лет |
| Одоризационная установка | Добавление одоранта в газ | Производительность до 1000 м³/ч | Регулировка подачи, контроль концентрации | 5-7 лет |
Комплексный подход к проектированию и монтажу всех элементов автономной газификации от резервуарного парка до внутреннего газопровода позволяет создать надежную, безопасную и экономически эффективную систему энергоснабжения промышленного объекта.
Каждый из рассмотренных узлов (газгольдеры, испарители, обвязка, арматура, цокольный ввод) требует профессионального расчета и монтажа, а регулярное обслуживание и автоматизация процессов обеспечивают бесперебойную работу в течение многих лет.
